Descripción
CÓDIGO DE SUFIJO

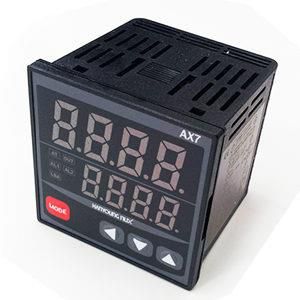

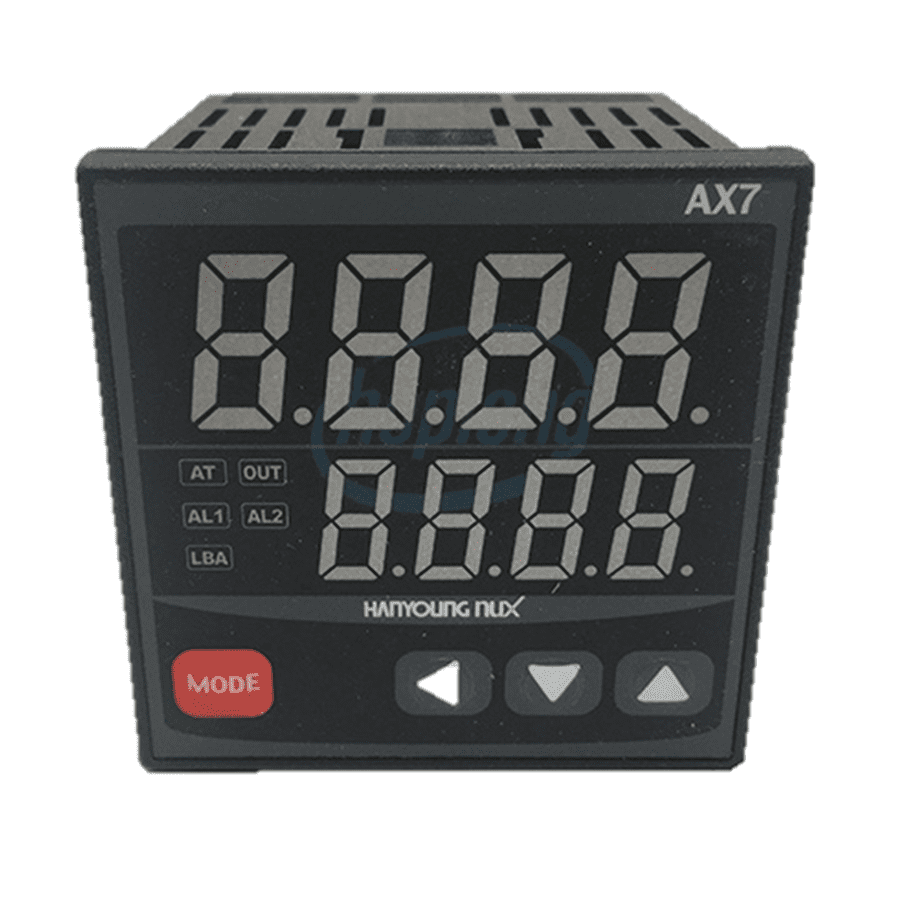

| MODELO | AX7 | |
| Controlador de temperatura digital | ||

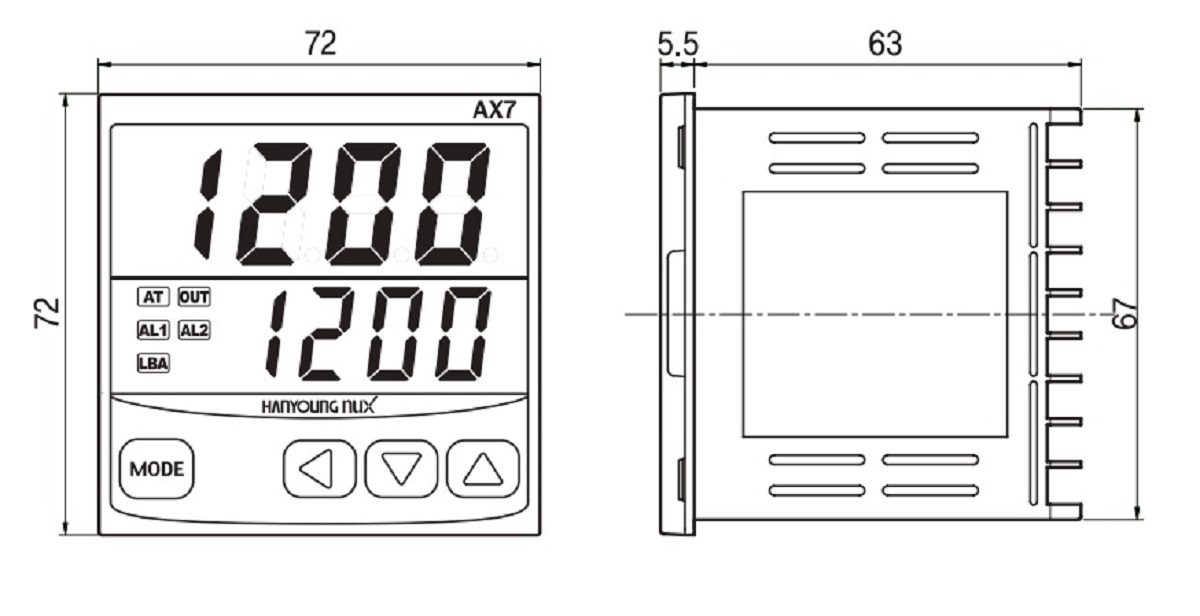

| DIMENSIÓN | AX7: 72 X 72 mm | |
| SELECCIÓN DE SALIDA | SSR + Relé1 + Relé2 | Relé o SSR como salida de control (seleccionable en modo de configuración del operador) |
| TENSIÓN DE ALIMENTACIÓN | 100 – 240 V CA 50/60 Hz | |
ESPECIFICACIÓN
| TIPO DE ENTRADA | Entrada múltiple (termopar: K, J, R, T, IEC 584-1), (RTD: Pt100 O, IEC751) | |
| CICLO DE MUESTREO | 100 ms | |
| IMPEDANCIA DE ENTRADA | max 1 ㏁ | |
| RESISTENCIA DE CABLEADO DE ENTRADA ALBWABLE | 10 V DC | |
| PRECISIÓN DE LA PANTALLA |
TERMOPAR |
± 0.3% de FS ± 1 dígito (error de RJC ± 0.8%) ° C |
|
TERMOPAR |
± 1.0% de FS ± 1 dígito en el rango de 0 ~ 600 ° C | |
| ± 0.3% FS ± 1 dígito en el rango de 600 ~ 1700 ° C | ||
| PT100 | ± 0.3% de FS ± 1 dígito ° C | |
| TIPO DE VISUALIZACIÓN | LED de 7 segmentos (PV: rojo, SV: verde) | |
| TAMAÑO DE FUENTE | PV | 14.5 X 7.0 |
| EN | 9.4 X 4.7 | |
| POTENCIA DE RESOLUCIÓN DE ENTRADA | • Termopar: 0.1 ° C (K2, J, T), 0.5 ° C (K1), 0.3 ° C / 1 ° F ® • RTD: 0.03 ° C, (0.1 ° F) |
|
| RESISTENCIA DE AISLAMIENTO | min 20㏁, 500 V DC 1 minuto (terminal primario – terminal secundario) | |
| RESISTENCIA DIELÉCTRICA | 2.300 V CA, 50/60 Hz, durante 1 minuto (terminal primario – terminal secundario) | |
| MÉTODO DE CONTROL | Control PID por autoajuste, control ON / OFF | |
| REINICIO MANUAL | Usuarios configurados en el rango 0.0% – 100.0% | |
| OPERACIÓN DE SALIDA DE CONTROL | Operación inversa / operación directa seleccionable por la configuración de parámetros | |
| SALIDA DE CONTROL | • Salida de relé * Seleccionable por el ajuste del parámetro 1a contacto, 3 A 240 V CA, 3 A 30 V CC (carga resistiva) | |
| • Salida de pluse de voltaje para ejecutar SSR [control proporcional de tiempo compartido (CYC)] • Voltaje más salida para ejecutar SSR [control de fase (PHR)] 0/12 V CC, voltaje de pulso (carga resistiva mínima 600O) |
||
| 4 – 20 mA CC (carga resistiva máx. 600Ω) | ||
| TENSIÓN DE ALIMENTACIÓN | 100 – 240 V CA 50/60 Hz | |
| FLUCTUACIÓN DE VOLTAJE | ± 10% de la tensión de alimentación | |
| EL CONSUMO DE ENERGÍA | 5.5 VA máx. | |
| TEMPERATURA AMBIENTE | -5 ~ 50°C | |
| HUMEDAD AMBIENTAL | 35 ~ 85% HR (sin condensación) | |
| RESISTENCIA DE VIBRACION | 10 -55 Hz, 0,75 mm, cada uno en dirección, X, Y y Z durante 2 horas | |
| RESISTENCIA A LOS GOLPES | 300 m / s 2 a la dirección 6 cada 3 veces | |
| PESO | 300 g | |
